CARLSON C-ALS 360°
C-ALS (Sistema Láser de Escaneo Automático de Cavidades) es un sistema de monitoreo de cavidades láser subterráneo especializado único que permite el mapeo de partes de minas previamente inaccesibles, de manera segura y rápida.
Descripción general
El sistema de monitoreo de cavidades C-ALS se puede utilizar en una amplia gama de aplicaciones, donde existe un vacío inaccesible y se requieren datos precisos para monitorear excavaciones, evaluar riesgos o diseñar soluciones.
Una vez implementado, C-ALS brinda datos más detallados y precisos que las tecnologías alternativas, como el radar de penetración terrestre, y es la única solución láser implementable en pozo en el mercado.
-
Planifique nuevos proyectos: evalúe el riesgo, diseñe soluciones basadas en datos subterráneos precisos, agregue datos C-ALS a sus mapas existentes y diseñe nuevos programas de trabajo.
-
Transforme la productividad: con mapas precisos de vacíos, puede diseñar planes que permitan proyectos de minería o construcción eficientes.
-
Mejore la seguridad: mapee áreas subterráneas inaccesibles para garantizar que las operaciones mantengan seguros a los empleados.
C-ALS apoya proyectos exitosos
C-ALS le brinda nuevas capacidades de mapeo subterráneo. Puede escanear trabajos subterráneos inaccesibles de forma segura, rápida y fiable. Nuestro software Carlson Scan le brinda capacidades de modelado, manipulación y exportación. El sistema le permite recopilar los datos que necesita para:
-
proteger la seguridad del trabajador
-
mostrar cumplimiento
-
informar a las partes interesadas del proyecto con mayor detalle
-
costear las obras planificadas con precisión
-
diseñar programas de trabajo más eficientes
-
progresar nuevos proyectos
-
soluciones de diseño e ingeniería basadas en datos precisos
-
minimizar la interrupción, la perforación y la perturbación en áreas pobladas
Ventajas del escaneo láser C-ALS
El diámetro único de 50 mm de C-ALS permite el acceso a los vacíos a través de pozos estrechos, lo que minimiza el tiempo y el costo de implementación del escáner. La cobertura esférica de 360° proporciona una vista completa desde un solo escaneo, sin puntos ciegos. Además, el escáner láser C-ALS también le permite:
-
use la operación de control remoto para inspeccionar vacíos subterráneos potencialmente peligrosos de manera segura
-
vea los resultados de su escaneo en minutos, no en días
-
Trabaje seguro sabiendo que una clasificación IP67 le da la confianza de que C-ALS funcionará en condiciones mojadas, húmedas y polvorientas. También puede resistir la inmersión a una profundidad de 1 m, lo que reduce el riesgo de daño si C-ALS se despliega accidentalmente en una cavidad inundada.
Opción de giroscopio C-ALS
Las unidades C-ALS están disponibles con una IMU MEMS miniaturizada equipada. La IMU contiene un giroscopio de 3 ejes que monitorea el rumbo de la sonda y acelerómetros que determinan la inclinación. En este caso, las varillas livianas no son necesarias para su propósito original de alinear mecánicamente la sonda durante un despliegue. Las varillas aún pueden ser útiles para empujar la sonda a lo largo de los despliegues horizontales o hacia arriba del pozo, o para mantener la estabilidad durante los despliegues colgantes. En otros casos, con el giroscopio activo, el C-ALS se puede bajar solo con su cable, o con la adición de un cabrestante manual o motorizado.
Antes de un despliegue, la sonda C-ALS Gyro se coloca en una posición estable y su rumbo se establece en relación con el sistema de red de la mina. Esto forma la orientación de referencia para el resto del despliegue. El software identifica automáticamente el giroscopio y ofrece controles apropiados para esta variedad de C-ALS.
Software y aplicaciones C-ALS
-
software intuitivo
-
El software Carlson Scan hace que C-ALS sea más rápido y fácil de usar, al guiar a los operadores a través del proceso de implementación y escaneo.
Cómo funciona

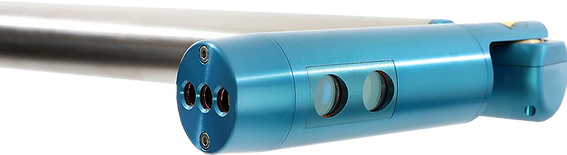

Con un diámetro de solo 50 mm, el sistema de monitoreo de cavidades C-ALS se implementa fácilmente en el fondo o en la parte superior del pozo a través de pozos para inspeccionar espacios inaccesibles.
Un sistema de varillas livianas y articuladas de 1 m proporciona una capacidad de azimut fijo y permite el despliegue de C-ALS en pozos de hasta 200 m. C-ALS también se puede implementar con una pluma o con un vehículo a control remoto.
Una cámara de ojiva brinda una visibilidad completa del pozo durante el despliegue, de modo que los operadores puedan ver cualquier obstrucción y juzgar cuándo C-ALS ha ingresado al vacío.
La sonda C-ALS incorpora sensores de cabeceo y balanceo y tiene la opción de una brújula interna. Los sensores aseguran que C-ALS se pueda rastrear en el pozo y que el escaneo se georreferencia automáticamente para encajar en los datos mineros 3D existentes.
Una vez en el vacío, un simple clic del operador le indica al cabezal de escaneo láser que gire sobre dos ejes, midiendo la forma tridimensional del vacío con una cobertura total de 360° y sin puntos ciegos, y con un alcance de hasta 150 m.
Un cable de carga conectado a la sonda transmite todos los datos medidos a la unidad de superficie y se utiliza una computadora robusta cargada con nuestro software Carlson Scan para controlar C-ALS desde una ubicación segura y ver los datos en tiempo real.
El nuevo software Carlson Scan fácil de usar de Carlson (comunicado de prensa) para C-ALS hace que sea más rápido y fácil para los operadores usar el sistema, al guiarlos a través del proceso de implementación y escaneo.
Aplicaciones donde C-ALS proporciona datos cuando la entrada tripulada puede no ser posible:
-
huecos y cavidades bajo la superficie
-
criptas
-
cámaras y tanques subterráneos
-
encuestas de conductos
-
espacios de techo inaccesibles
-
investigaciones de hundimiento
-
labores mineras colapsadas
-
alcantarillas
-
pozos y bunkers
-
cavernas subterráneas
-
instalaciones de producción industrial donde el acceso es limitado o inseguro
C-ALS ofrece nuevas capacidades, seguridad y beneficios económicos en una amplia gama de aplicaciones subterráneas.
